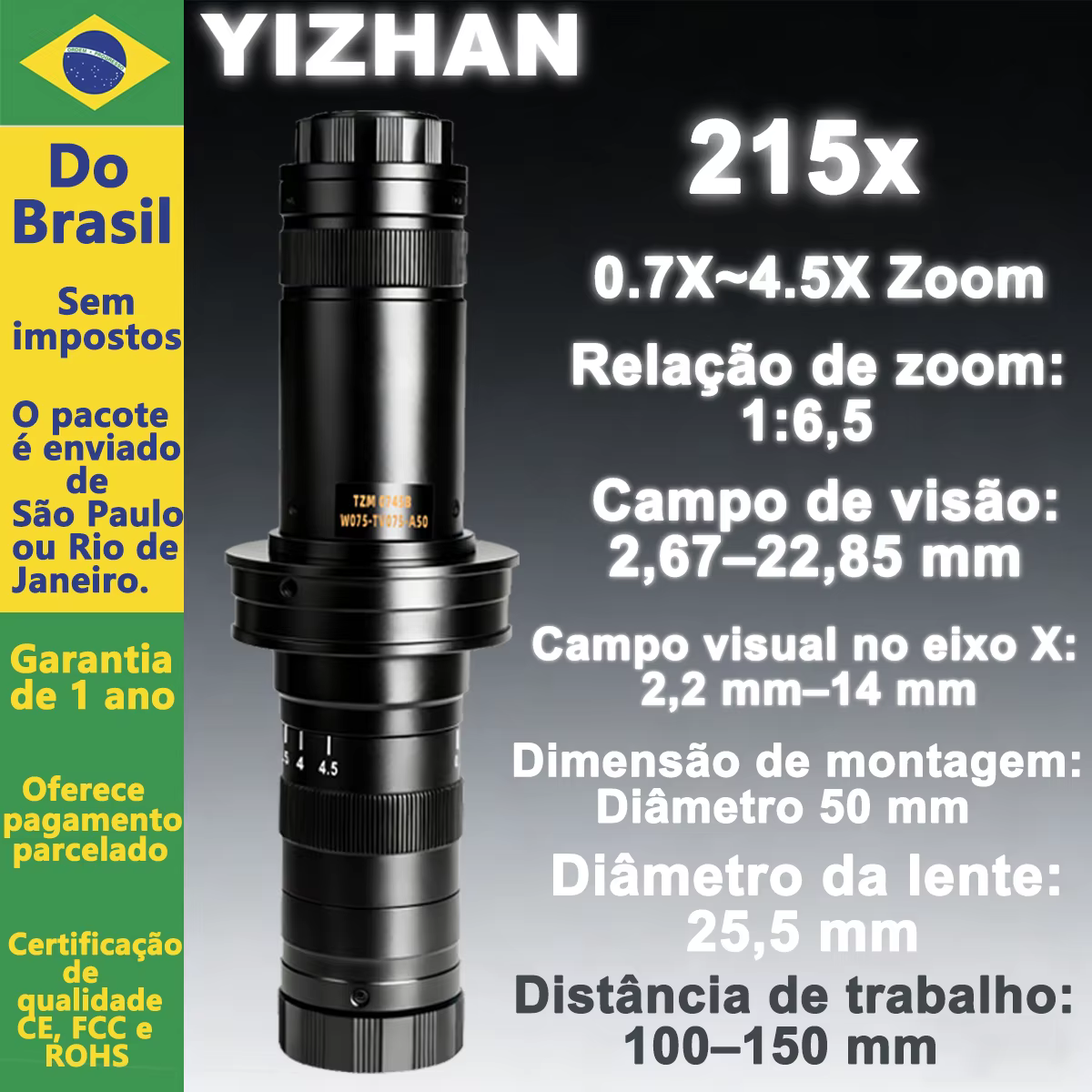

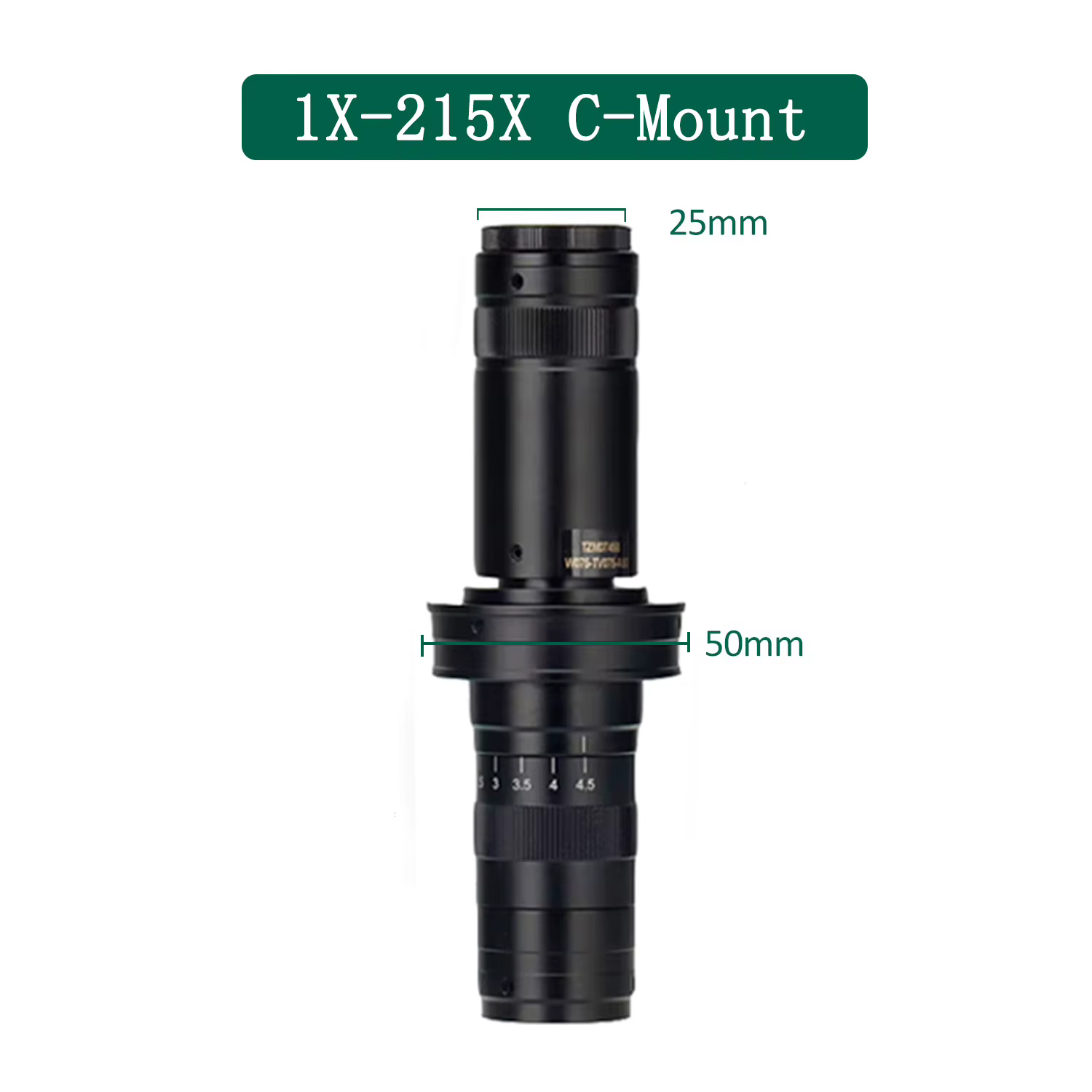

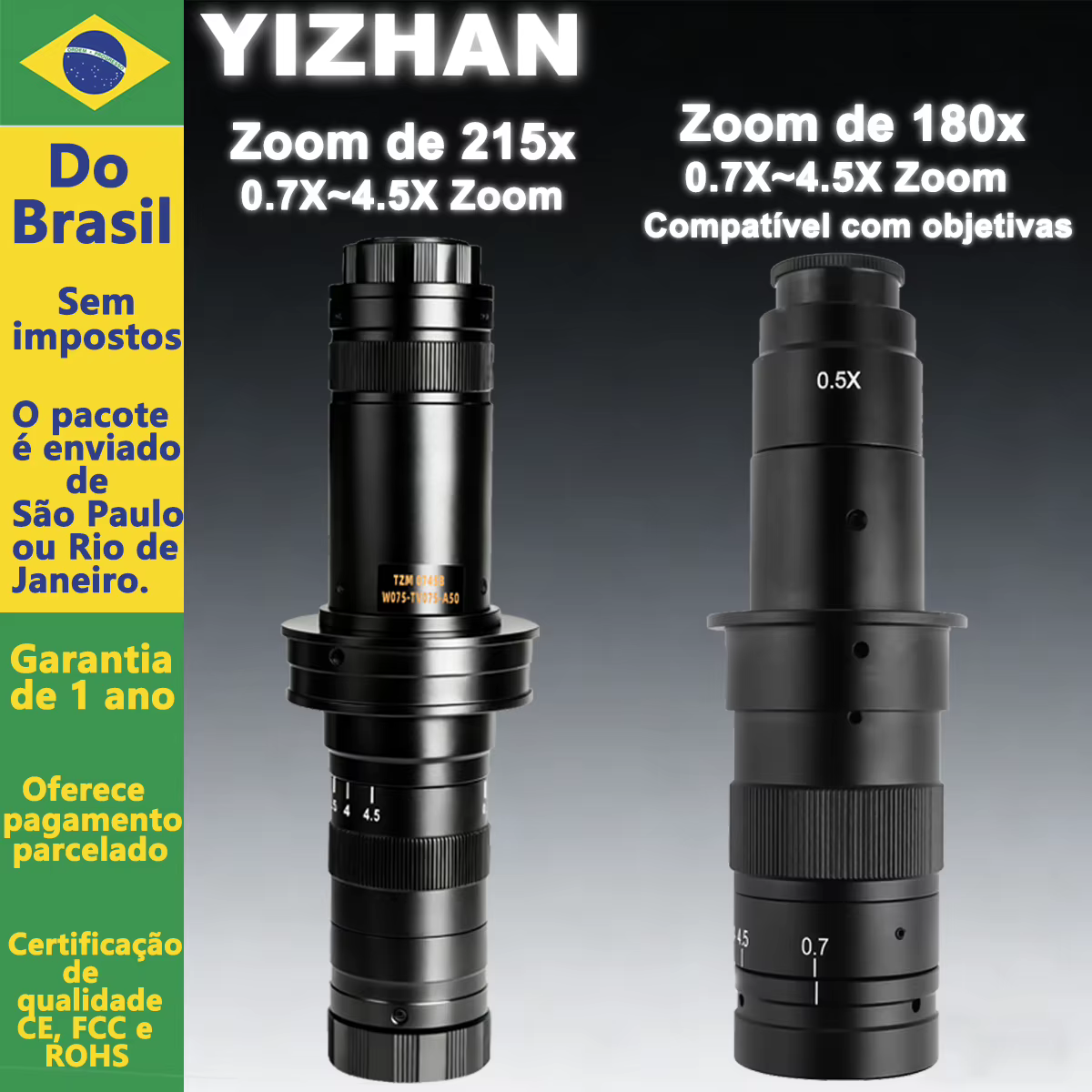

Lente C-mount 35X-215X:
Distância de trabalho: 100 mm
Ampliação: 35X-215X (em tela de 21 polegadas)
Campo de visão no eixo X: 2,2 mm-14 mm

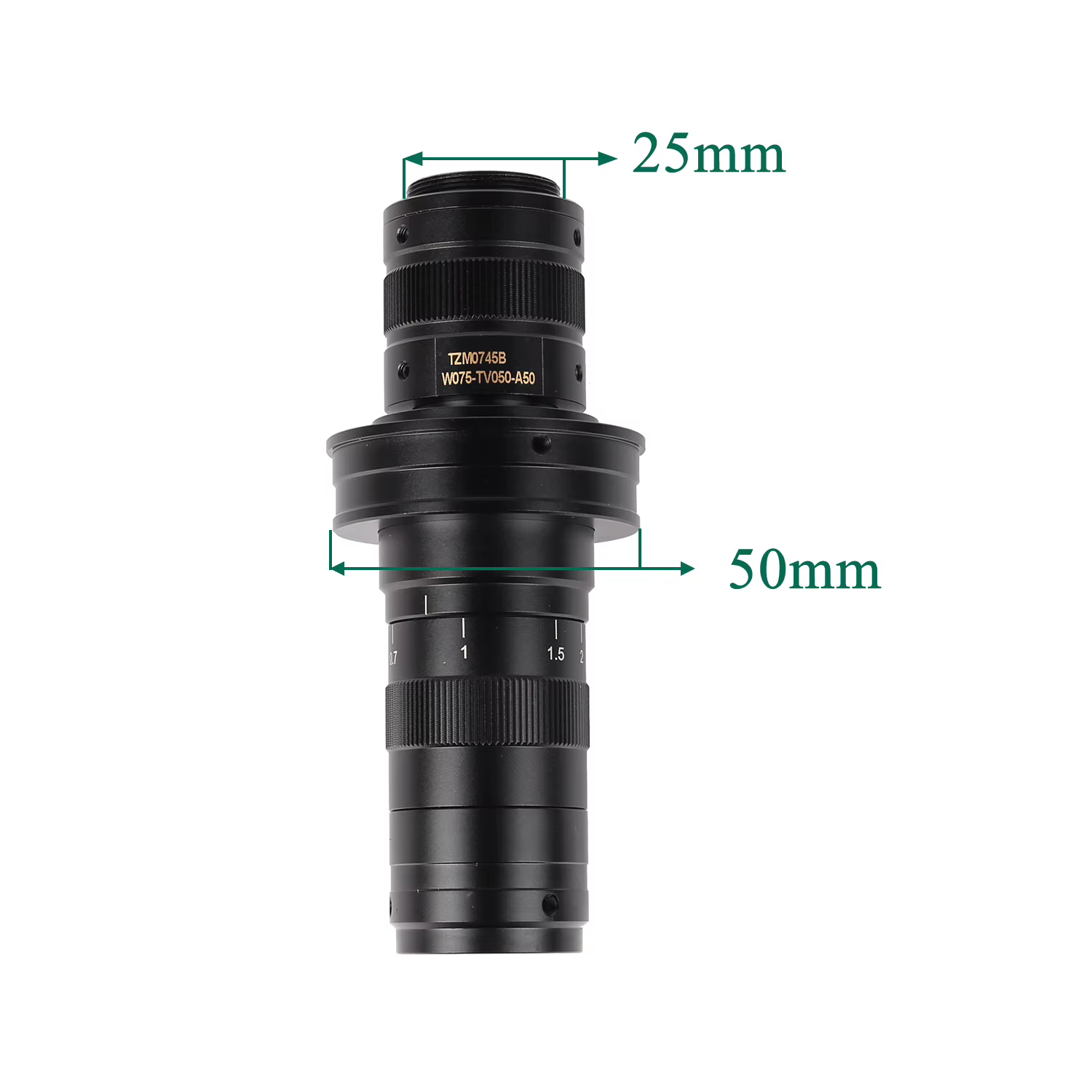

dimensões de montagem: Φ50mm
Zoom óptico: 0,7X-4,5x
relação de zoom: 1:6,5
Campo de visão: 2,67-22,85 mm
diâmetro da lente Φ25,5 mm

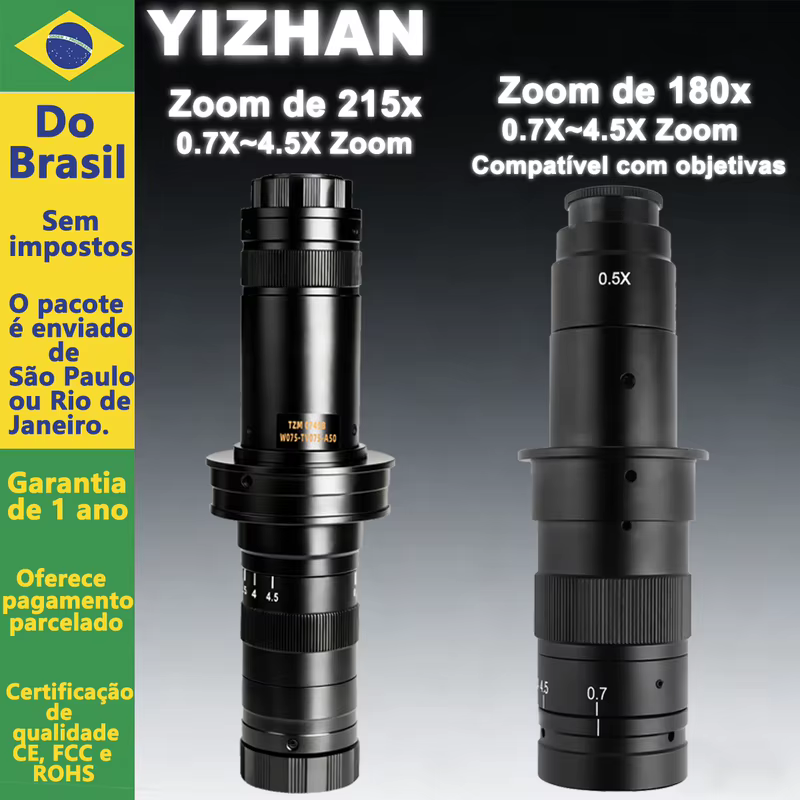

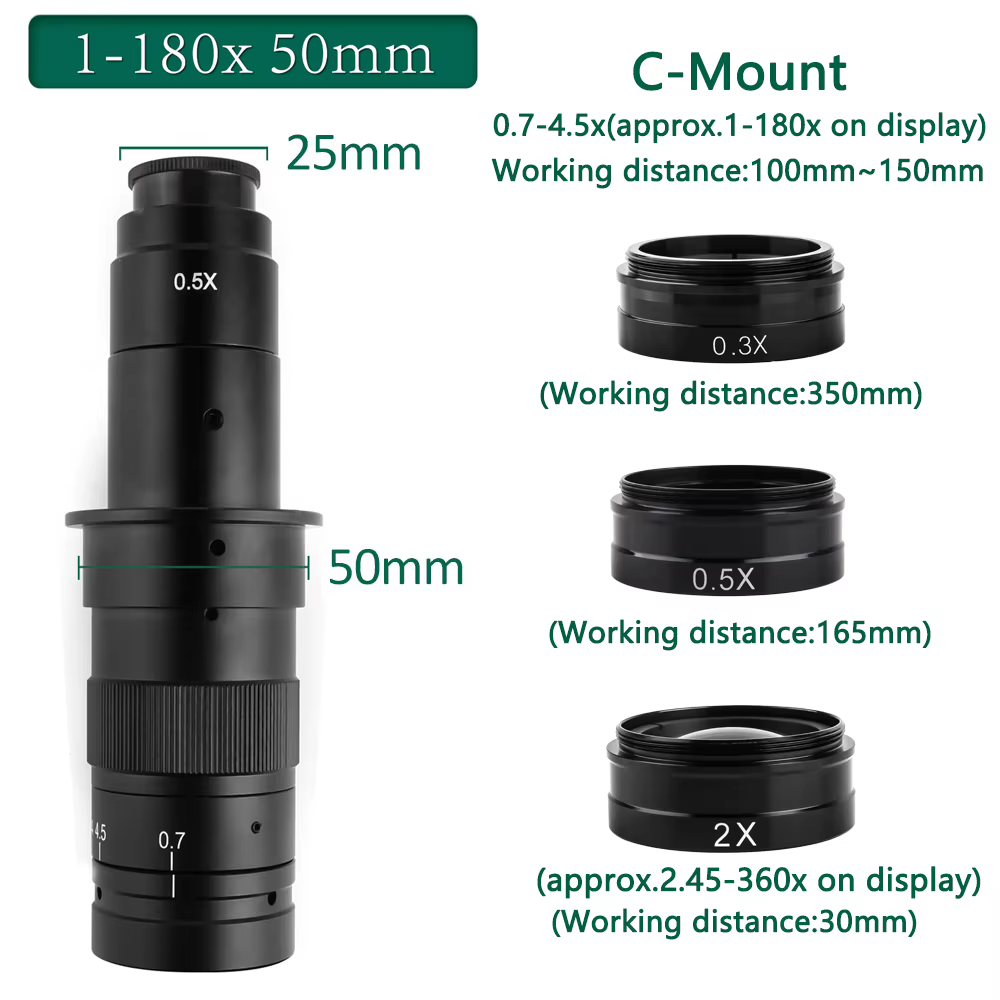

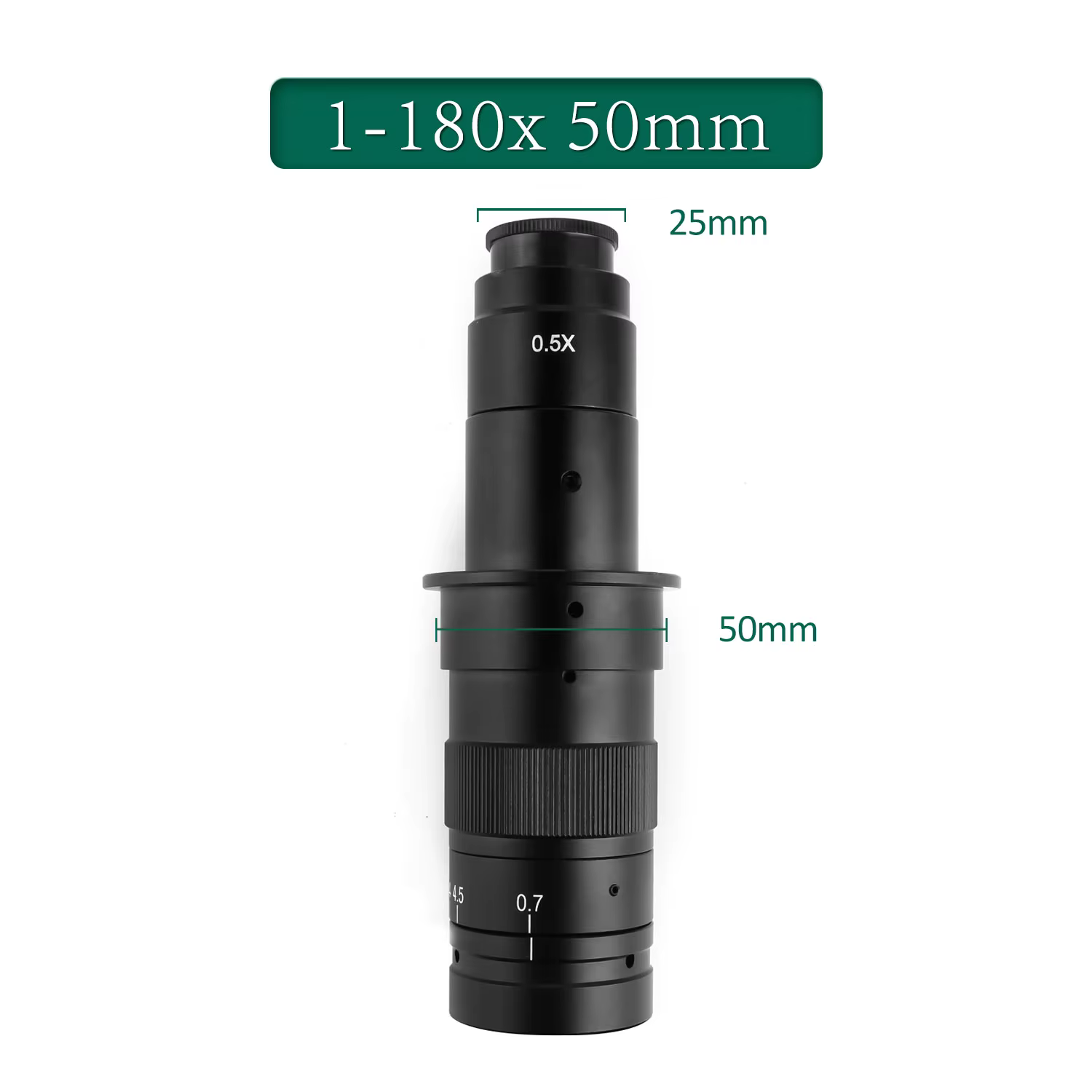

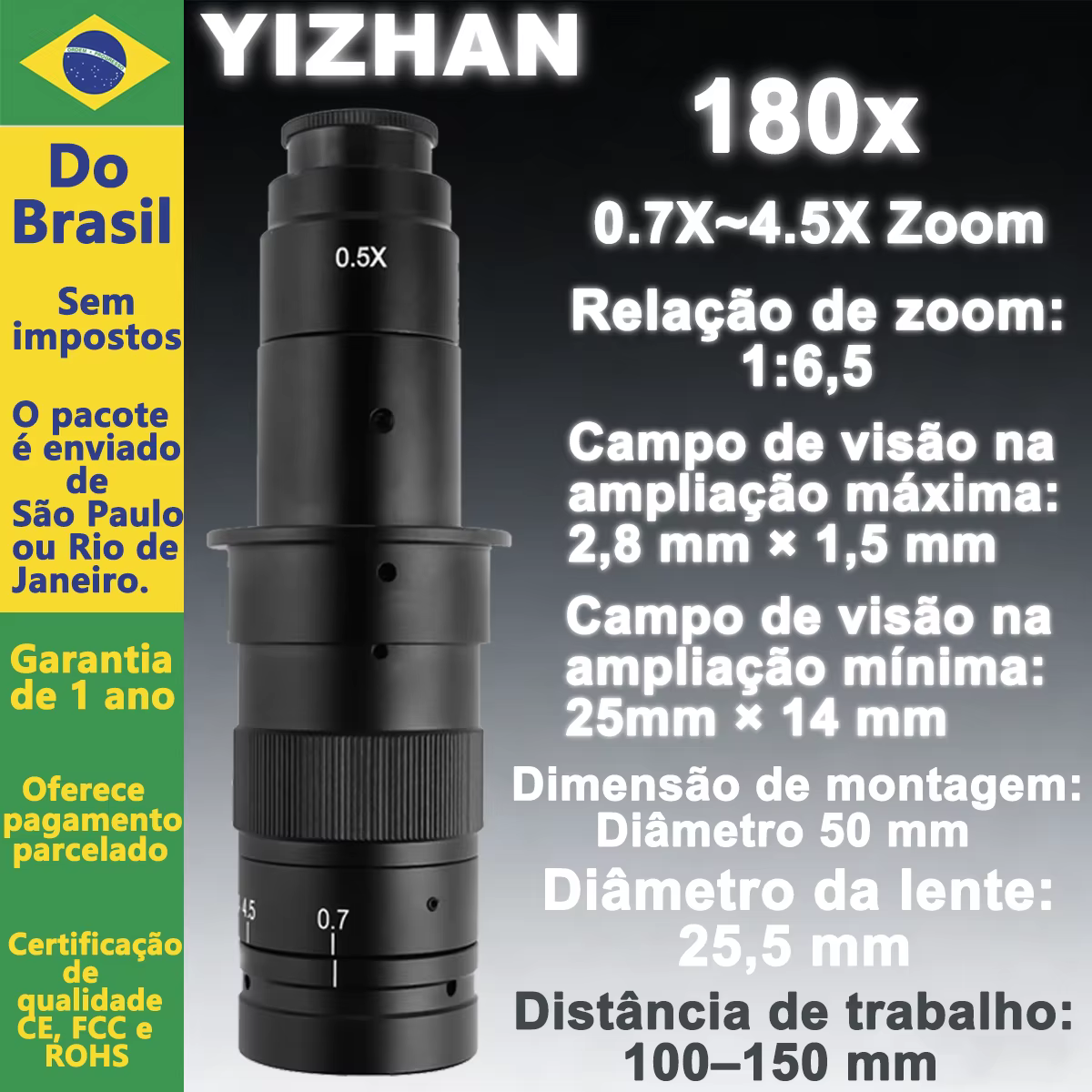

Lente com zoom ótico de 180X
Distância de trabalho: 100-150 mm
Relações de zoom: 1:6,5
Potência de ampliação de 0,7 a 4,5X (aproximadamente 1 a 180X no visor)
campo de visão máximo múltiplo: 2,8mm*1,5mm
campo de visão mínimo múltiplo: 25mm*14mm
Lente do ocular: 0,5X
Tamanho: 168mm (C) * 50mm (DIÂ)
Peso: 570g

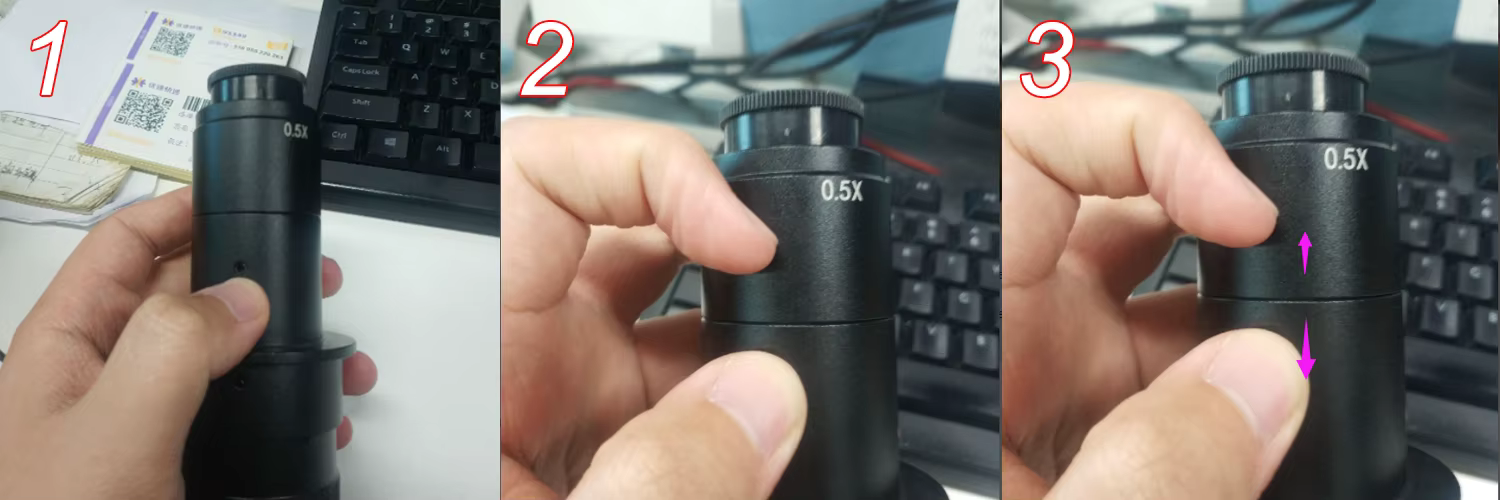

Lente com zoom ótico de 180X: método de ajuste contínuo do zoom:
Localize o orifício para o parafuso hexagonal na Figura 1 e use uma chave de fenda hexagonal para afrouxá-lo.
Neste momento, a parte superior da lente na Figura 2 pode ser separada (Figura 3).
Primeiro, ajuste a lente para a máxima ampliação, depois ajuste o suporte de elevação para obter uma imagem nítida e fixe a altura do suporte. Em seguida, reduza a ampliação para o mínimo, ajuste a altura de separação da Figura 3 para obter uma imagem nítida e aperte os parafusos hexagonais para concluir o zoom contínuo.
Observação: a distância de trabalho será fixada!

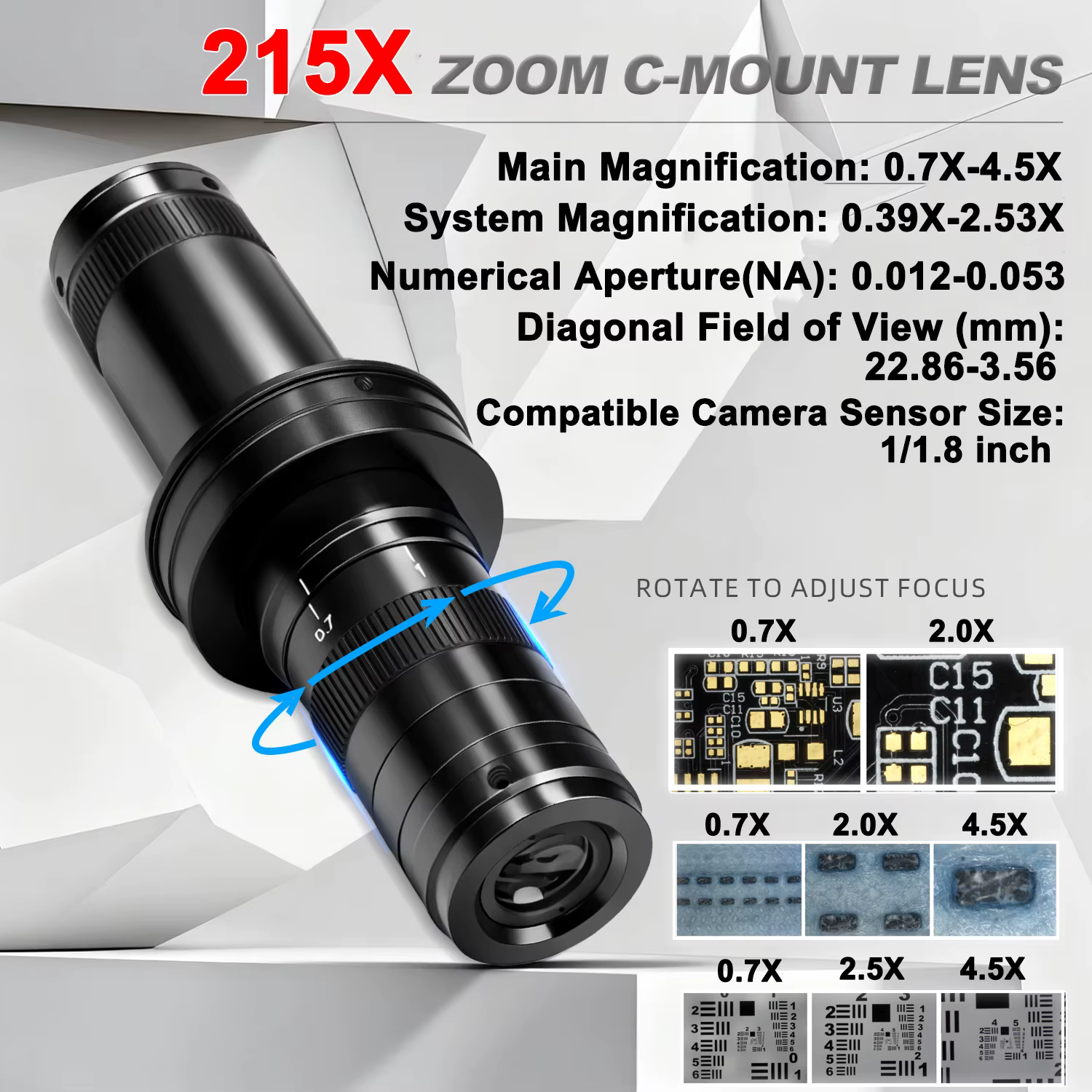

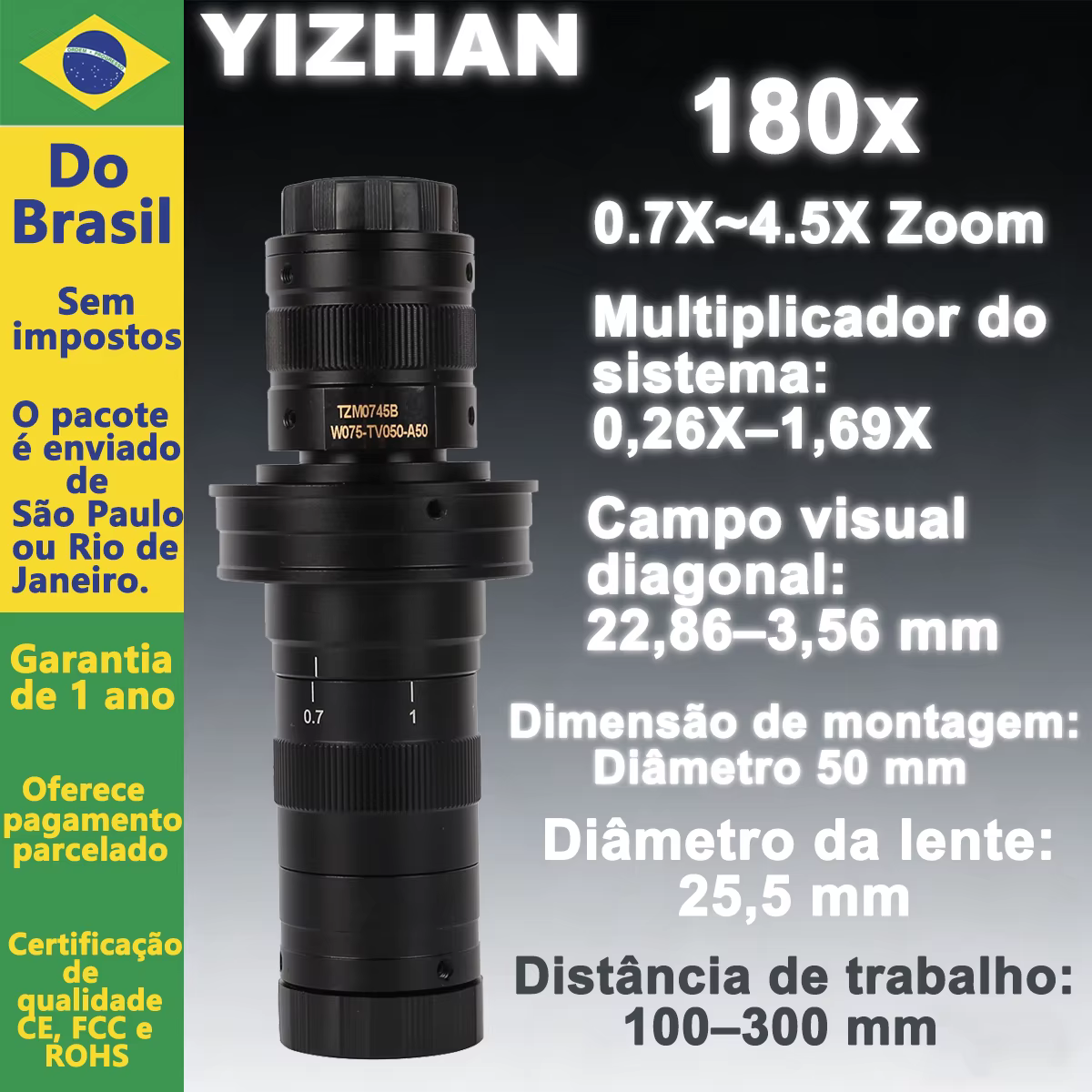

Lente de Foco Óptico 180X
TZM0745B-W075-TV050-A50, representando a ampliação principal padrão de 0,7X-4,5X, ampliação do objetivo de 0,75X e ampliação TV de 0,5X
Este produto utiliza um sistema ótico com um esquema de design que limita a distância de conjugação.Os cinco módulos básicos são: corpo com ampliação contínua, lente objetiva auxiliar, lente para TV, adaptador de suporte e módulo opcional.
Parâmetros ópticos TZM0745B-W075-TV050-A50
Proporção em massa: 0,7X-4,5X
Multiplicador do sistema: 0,26X-1,69X
NA: 0,012-0,053
Distância de trabalho: 300 mm
Campo visual diagonal: 22,86-3,56
Tamanho da câmera compatível: 1/3 polegada

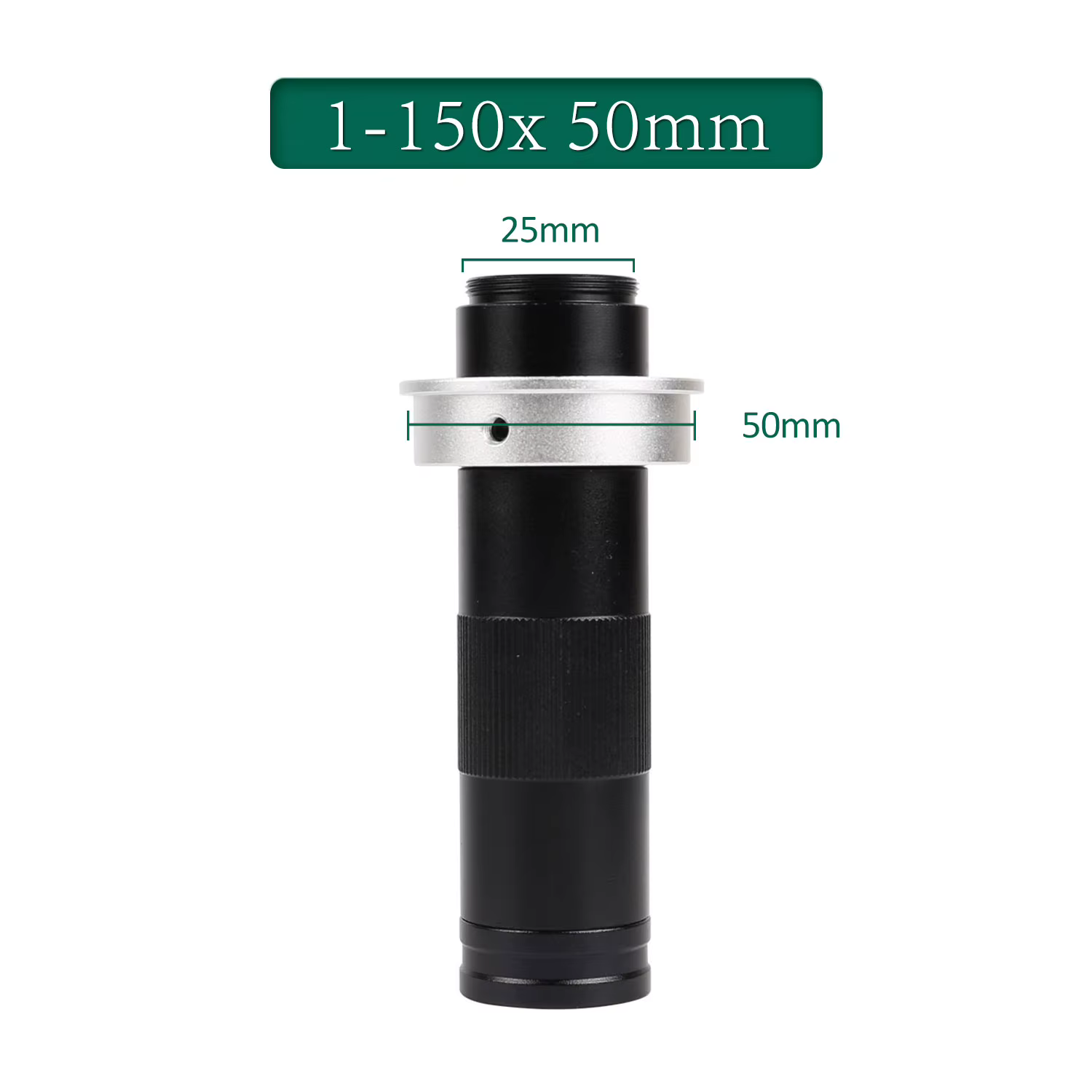

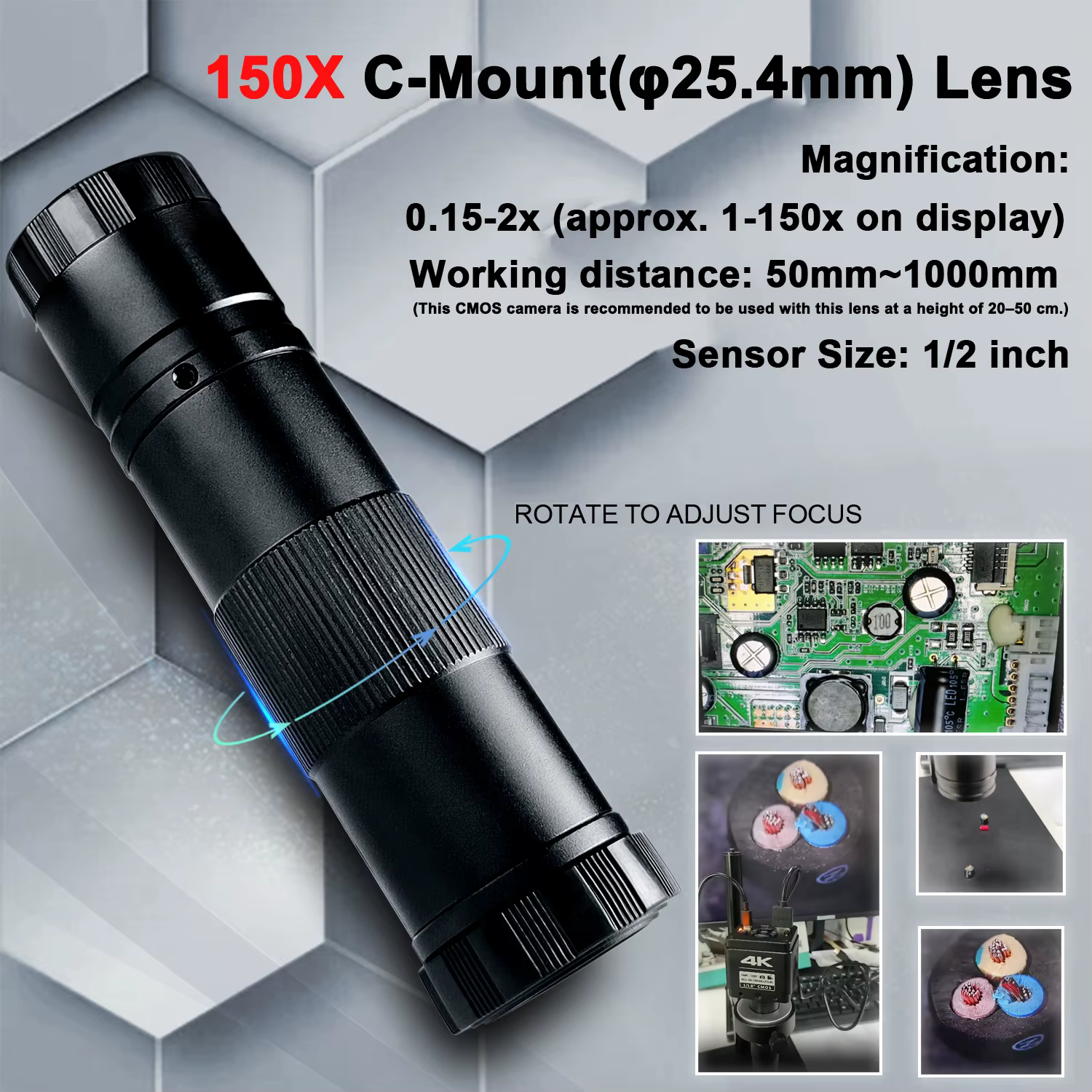

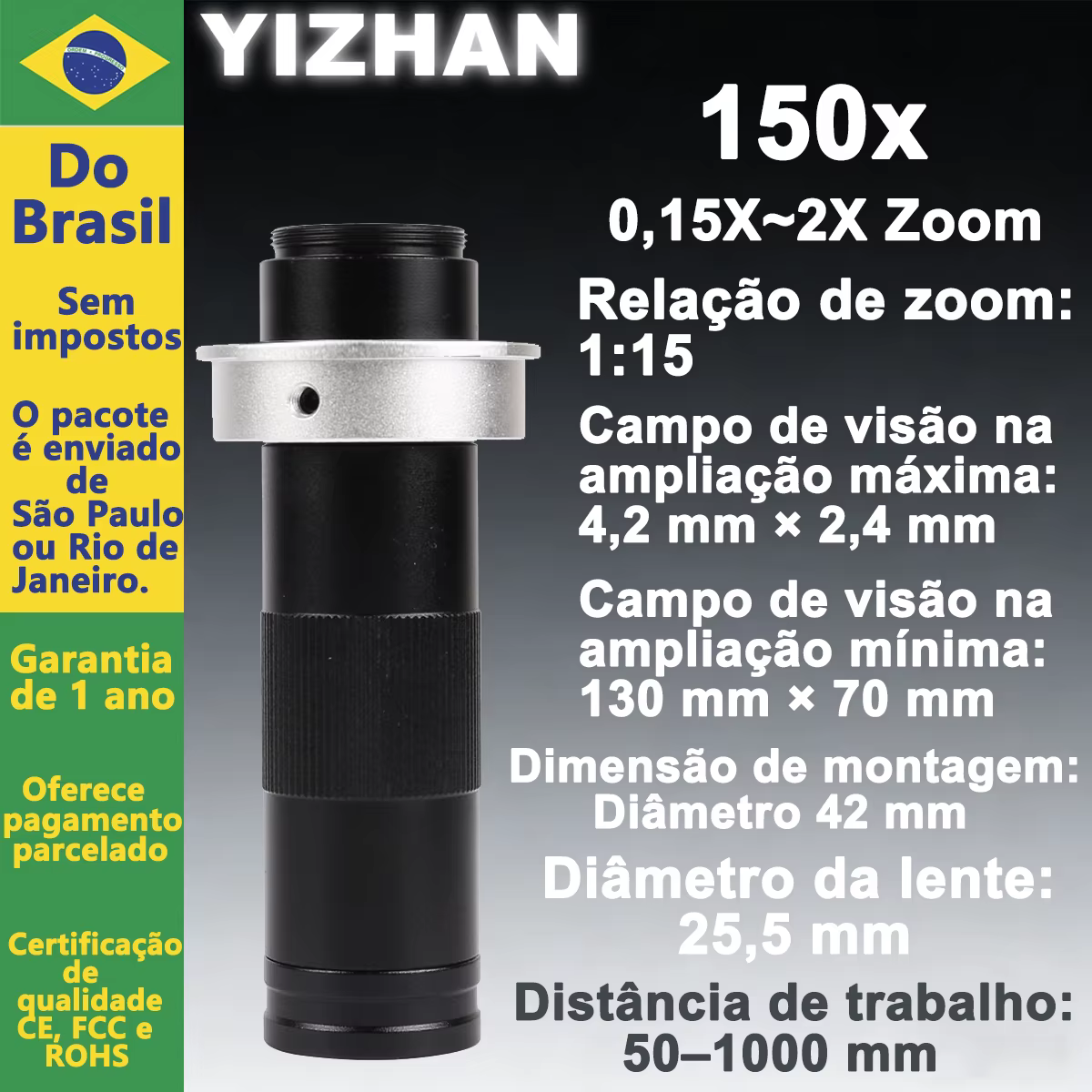

Lente C-mount 1X-150X:
Distância de trabalho: 50mm-1000mm
Taxa de zoom: 1:15
Ampliação: 0,15-2X (aprox.1-150X em exibição)
Campo de visão com máxima ampliação: 4,2 mm x 2,4 mm
Campo de visão com o menor nível de ampliação: 130 mm x 70 mm.
Tamanho: 30 mm (diâmetro) * 99 mm (comprimento)
Peso: 195g

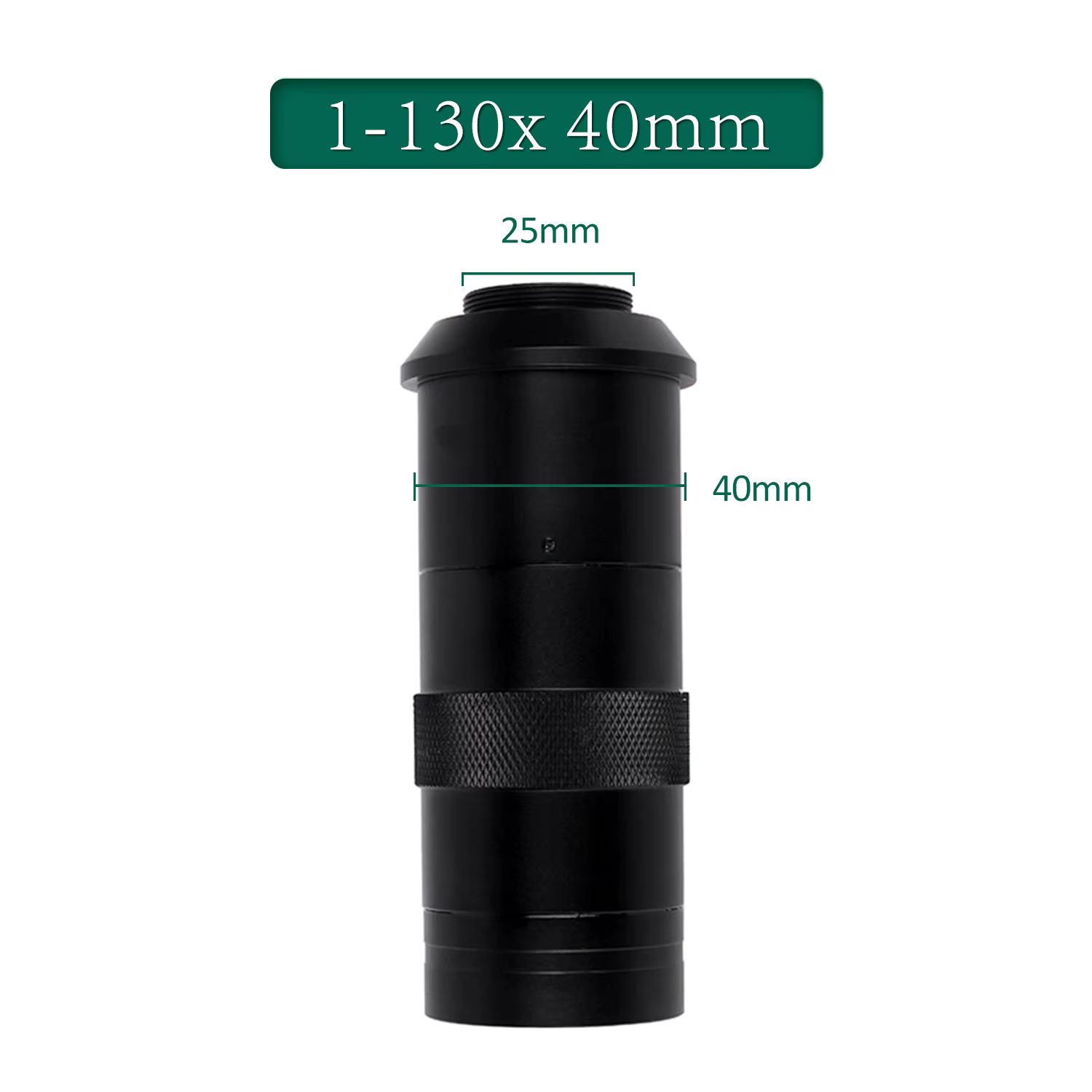

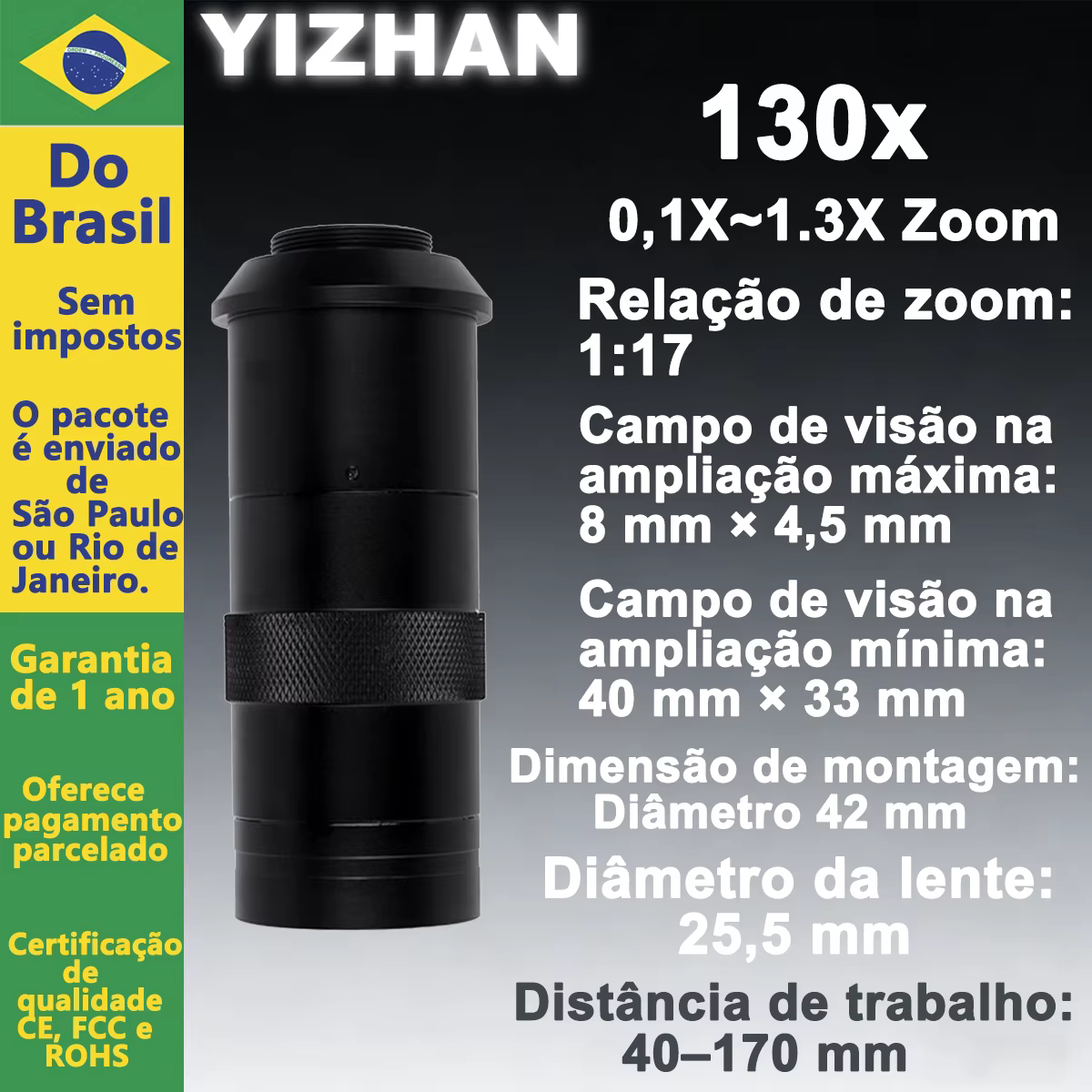

Lente C-mount com zoom de 1X-130X:
Distância de trabalho: 40mm-170mm
Relações de zoom: 1:17
Potência de ampliação de 0,1 a 1,3X (aproximadamente 1 a 130X no visor)
campo de visão máximo: 8mm*4,5mm
campo de visão mínimo múltiplo: 40mm*33mm
Tamanho: 115mm (C) * 40mm (DIÂ)
Peso: 210g
