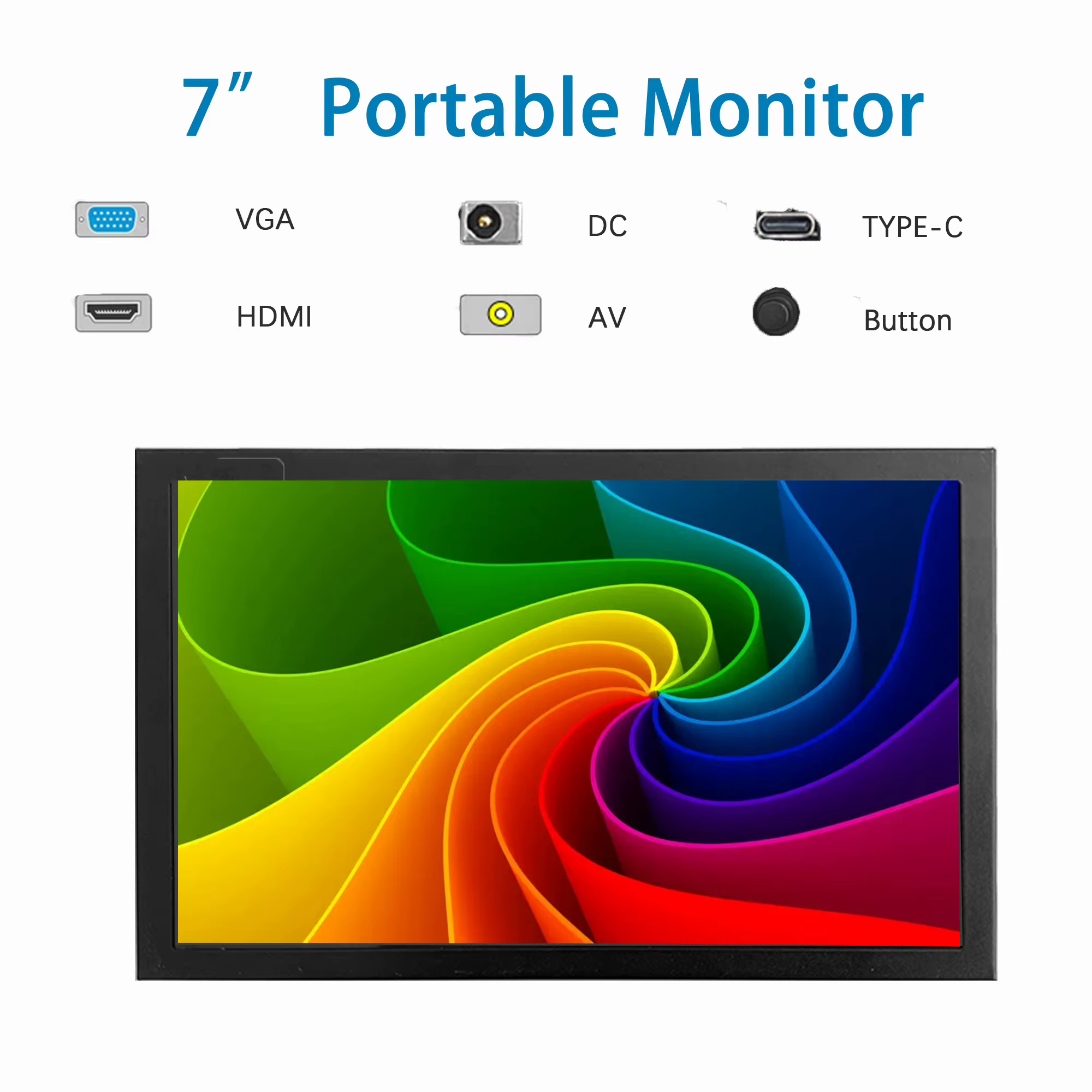

7 polegadas mini monitor portátil HD / Vga monitor com AV BNC 1024 × 600 tela LCD IPS tela de exibição pequena para RPI / PC / TV / DVD / CVBS

Especificação

• 1. Tamanho da tela: display de 7 polegadas

  2. Brilho: 500cd/㎡

  3. Componente de exibição: TFT-LCD colorido

  4. Resolução: 1024*600 Pixel

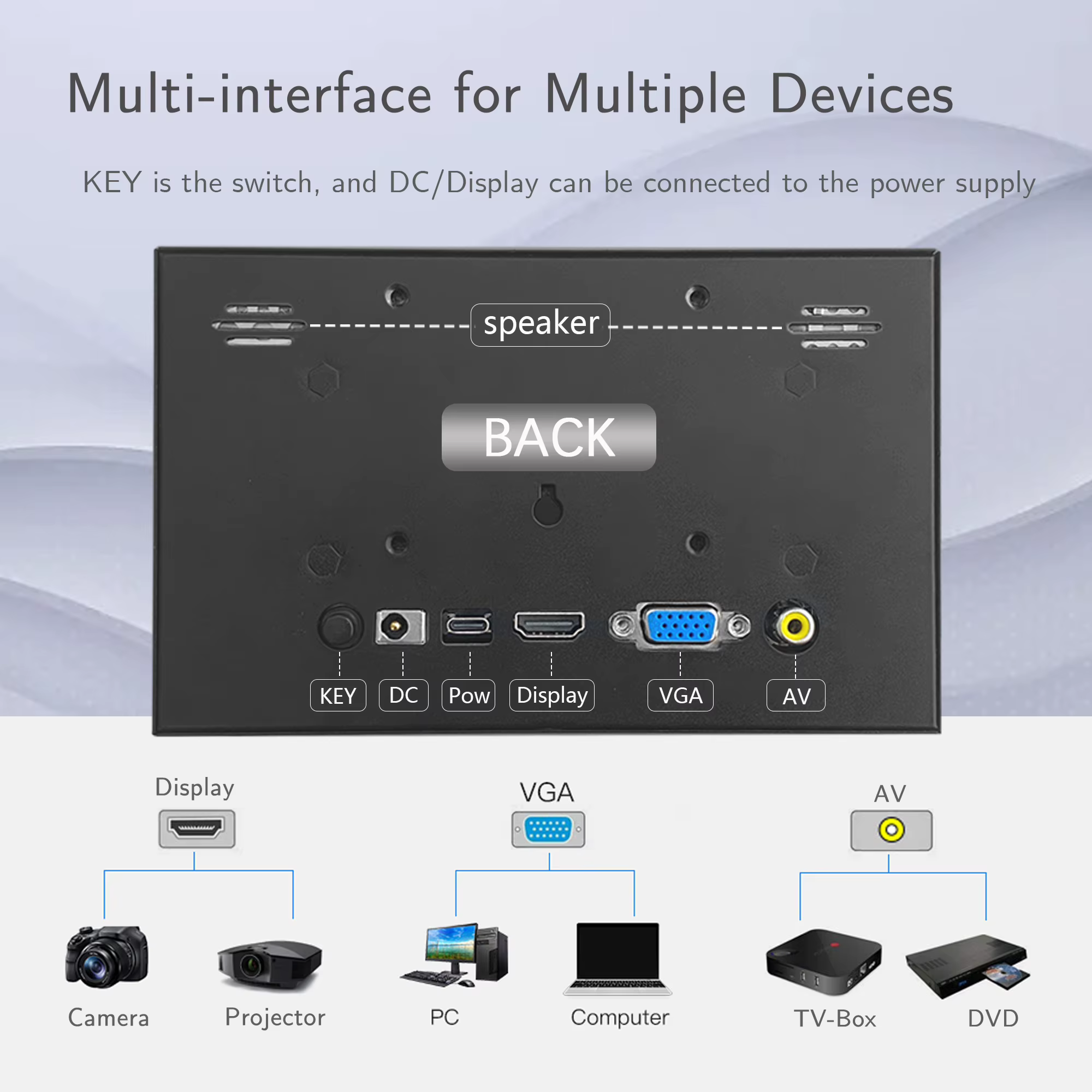

  5. Sinal de entrada: DC//HD/VGA/AV/Tipo C

  6. Alimentação: DC 12V, Tipo C: 5V1A

  7. Alto-falante de alta fidelidade integrado de 1,5 W

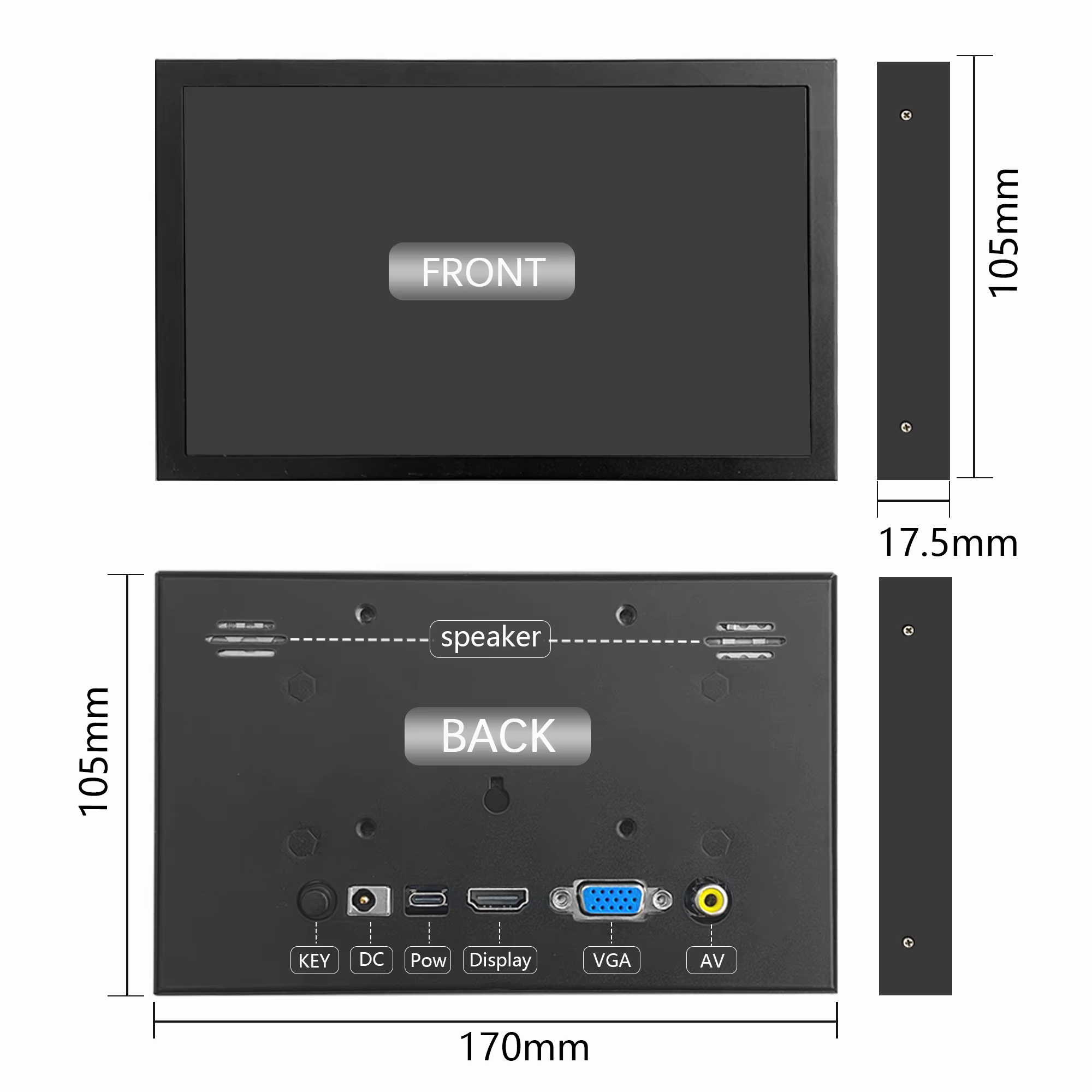

  8. Dimensões do produto: 170*105*17,5mm

  9. suporte para ajustar o brilho, volume


Como usar com Raspbian/Ubuntu Mate/Win10 IoT Core System

Etapa 1, instale a imagem oficial da Raspbian

1. Baixe a imagem mais recente do download oficial.

2. Instale o sistema de acordo com as etapas oficiais do tutorial.

Passo 2, modifique o “config.txt”

Após a conclusão da programação do Step1, abra o arquivo Config.txt do diretório raiz do cartão TF e
adicione o seguinte código no final do arquivo, salve e ejetue o cartão Micro SD com segurança:max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
grupo hdmi=2
modo hdmi_=87
hdmi_drive=1
display_rotação=0
hdmi_cvt 1024 600 60 6 0 0 0

Etapa 3, conduza o HDMI EM713 de 7 polegadas com o Raspberry Pi

Insira o cartão TF no Raspberry Pi, conecte o Raspberry Pi e o LCD pelo cabo HDMI;

conecte o cabo USB a uma das quatro portas USB do Raspberry Pi e conecte a outra extremidade do cabo USB à porta USB do LCD;

em seguida, forneça energia ao Raspberry Pi; depois disso, se a tela e o toque estiverem OK, isso significa a unidade com sucesso (use o 2A completo para fonte de alimentação).

Como usar como monitor de PC

• Conecte o sinal de saída HDMI do computador à interface HDMI LCD usando o cabo HDMI

• Conecte a interface USB Touch do LCD (luna dos dois MicroUSB) à porta USB do dispositivo

• Se houver vários monitores, desconecte os outros conectores do monitor primeiro e use o LCD como o único monitor para teste.
